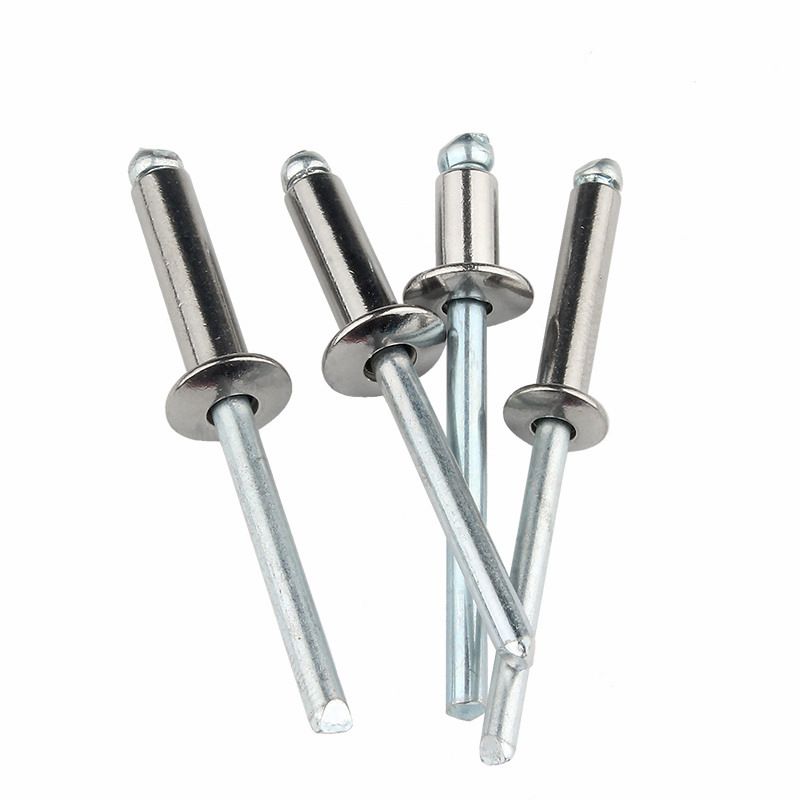

Blinde nitter, også kendt som popnitter, er permanente mekaniske fastgørelseselementer, der bruges, når kun den ene side af et emne er tilgængelig. De består af en cylindrisk krop (skal) med en dorn gennem midten. Under installationen trækkes dornen ind i skallen, hvilket får den blinde side til at deformeres og danner et sekundært hoved, der klemmer materialer sammen.
Udtrykket "blind" henviser til installationstilstanden, ikke selve fastgørelseselementet. Denne type nitte anvendes i vid udstrækning i bilmontering, metalpladefremstilling, rumfartskonstruktioner, bygningsbeklædning og generel fremstilling, hvor adgangen er begrænset til den ene side.
En blindnitte består af fire nøglesektioner:
| Komponent | Beskrivelse |
| Nittelegeme (skal) | Hul cylinder med et præformet hoved (normalt hvælvet eller forsænket) |
| Dorn | Indvendig frempind med et brudpunkt designet til at adskilles ved en bestemt trækkraft |
| Indstillingshoved (på værktøj) | Værktøjskomponent, der griber dornen og giver trækkraft |
| Blindsidet hoved | Den deformerede del, der dannes under hærdningen, der klemmer materialer fra den utilgængelige side |
Funktionsprincip: Nitteværktøjet griber dornen og trækker den udad. Når dornen trækkes tilbage, tvinger dens forstørrede spids nittelegemet til at udvide sig radialt på den blinde side og danner et pæreformet hoved. Ved en forudbestemt spænding knækker dornen ved dets halspunkt og efterlader den indstillede nitte på plads.
Valg af nittemateriale skal baseres på det basismateriale, der sammenføjes, miljøpåvirkning og krav til mekanisk belastning.
Aluminiumsnitter (med stål- eller aluminiumsdorn)
Mest almindelig type, velegnet til generalforsamling
Letvægts, moderat forskydnings- og trækstyrke
Anvendes til metalplader, HVAC-kanaler, forbrugerprodukter, bilinteriør
Stålnitter (forzinkede eller almindelige)
Højere styrke end aluminium
Velegnet til strukturelle applikationer og kraftige materialer
Anvendes i stålrammer, maskinbeskyttelse, industrielt udstyr
Rustfri stålnitter
Korrosionsbestandig, velegnet til udendørs og marine miljøer
Højere styrke og hårdhed, kræver mere kraftfulde installationsværktøjer
Anvendes i marine hardware, arkitektonisk beklædning, kemisk behandlingsudstyr
Kobber- og messingnitter
God elektrisk ledningsevne og korrosionsbestandighed
Anvendes i elektriske applikationer, dekorativt hardware, lædervarer
Monel-nitter (nikkel-kobberlegering).
Fremragende korrosionsbestandighed i havvand og kemiske miljøer
Høj styrke og temperaturbestandighed
Anvendes i skibsteknik, kemiske anlæg, offshore strukturer
Diameter: Nittediameteren refererer til kroppens ydre diameter. Almindelige størrelser omfatter 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Diametervalg er baseret på kravet om bæreevne: større diametre giver højere forskydningsstyrke og trækstyrke.
Grebområde: Dette er den samlede tykkelse af materialer, der samles. Hver nittestørrelse dækker et specifikt grebsområde, typisk leveret af producenten.
| Diameter | Typisk Grip Range | Påføringstykkelse |
| 2,4 mm | 1,0~3,0 mm | Tyndt ark og elektronik |
| 3,2 mm | 1,5~4,5 mm | Let metalplade |
| 4,0 mm | 2,0~5,0 mm | Mellem ark samling |
| 4,8 mm | 2,5~6,5 mm | Generelle strukturelle forbindelser |
| 6,4 mm | 3,0~8,0 mm | Kraftige applikationer |
Kritisk regel: Grebområdet skal dække den faktiske materialetykkelse. Hvis nitten er for kort, kan den ikke danne et ordentligt blindhoved, hvilket resulterer i ledsvigt. Hvis dornen er for lang, knækker den muligvis ikke rent, hvilket efterlader overskydende krop stikker ud.
Korrekt hulforberedelse er afgørende for pålidelig nitteydelse.
Huldiameter: Hullet skal være 0,1~0,2 mm større end nittekroppens diameter. Overdimensionerede huller reducerer forskydningsstyrken og tillader ledbevægelser. Underdimensionerede huller kan beskadige nittekroppen under indføring og kan forårsage fastgørelsesproblemer.
| Nitte diameter | Anbefalet hulstørrelse |
| 2,4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3~3,4 mm |
| 4,0 mm | Φ4,1~4,2 mm |
| 4,8 mm | Φ4,9~5,0 mm |
| 6,4 mm | Φ6,5~6,6 mm |
Kantafstand: Hulmidten skal være mindst 2× nittediameter fra materialets kant. Utilstrækkelig kantafstand fører til materialerivning, når nitten belastes.
Materialejustering: Alle lag skal være korrekt justeret før boring eller stansning. Grater skal fjernes fra begge sider af hullet for at sikre, at nittelegemets sæder flugter med arbejdsemnet.
Trin 1: Vælg den korrekte nitte Bekræft, at diameter, grebsområde og materiale er passende til applikationen.
Trin 2: Forbered emnerne. Bor eller stans huller gennem alle lag. Fjern grater og rengør overflader. Klem materialer sammen for at forhindre adskillelse under nitning.
Trin 3: Indsæt nitten Placer nitten gennem hullet fra den tilgængelige side. Det præformede hoved skal sidde fladt mod den øverste overflade. Sørg for, at nittekroppen strækker sig helt gennem alle lag.
Trin 4: Placer nitteværktøjet Monter det passende næsestykke på nitteværktøjet. Placer næsestykket over nittedornen, og sørg for fuldt indgreb.
Trin 5: Betjen værktøjet Klem eller aktiver værktøjet for at trække dornen. Fortsæt indtil dornen knækker ved det udpegede halspunkt. En korrekt indstillet nitte vil vise blindhovedet fuldt udformet, og den knækkede dorn flugter med eller lidt under fabrikshovedet.
Trin 6: Inspicer installationen Tjek at:
Fabrikshovedet er placeret fladt mod materialet
Der er ingen afstand mellem materialerne
Blindhovedet er fuldt udformet (synligt fra tilgængelig side ved at trække materialet op, hvis det er relevant)
Dornbrud er rent og i den korrekte dybde
| Defekt | Observerbart tegn | Sandsynlig årsag |
| Ufuldstændigt blindt hoved | Blind side viser ringe eller ingen deformation | Nitten for lang til materialetykkelse; utilstrækkelig trækkraft |
| Brækket dorn før siddeplads | Dornen knækker uden spændematerialer | Værktøjets næsestykke for lille; nitte for kort; overdreven materialeudpakning |
| Beskadiget fabrikshoved | Revner eller deformation på tilgængelig side | Overdreven kraft; forkert justeret værktøj; skørt materiale |
| Løs led | Materialer kan adskilles eller flyttes efter indstilling | Forkert grebsområde; hul overdimensioneret; utilstrækkelig indstillingscyklus |
| Dornen sidder fast i værktøjet | Dornen skydes ikke ud efter pause | Næsestykke slidt; fremmedlegemer i værktøj; forkert næsestykkestørrelse |
| Ovalt eller deformeret hul | Hulform forvrænget efter afbinding | Hul overdimensioneret; materialer forkert justeret; overdreven lateral belastning |
Manuel nittetang Velegnet til lejlighedsvis brug og lette applikationer. Modeller fås til nittediametre op til 4,8 mm. Gearingsdesignet varierer: enkelthåndtag til små nitter, sammensat handling til større størrelser.
Pneumatiske nittepistoler Luftdrevet værktøj velegnet til produktion af store mængder. Tilbyder ensartet trækkraft og hurtigere cyklustider. Nødvendig til nitter med stor diameter og rustfri ståltyper. Lufttilførsel typisk 5~7 bar.
Batteridrevet nitteværktøj Bærbart og velegnet til feltanvendelser. Tilbyder tilstrækkelig kraft til de fleste generelle nitter op til 4,8 mm. Batteriteknologi giver trådløs bekvemmelighed, men med begrænset cykluskapacitet pr. opladning.
Hydrauliske og servo-nitter Anvendes til tunge industrielle applikationer, herunder højstyrke strukturnitter. Giv præcis overvågning af trækkraft og datasporing til kvalitetssikring.
Valg af næsestykke: Hver nittediameter kræver et tilsvarende næsestykke. Det er nødvendigt at bytte næsestykker, når du skifter nittestørrelser. Nogle værktøjer tilbyder hurtige skiftsystemer til produktionseffektivitet.
Blindnittesamlinger er typisk designet til forskydningsbelastninger (kræfter parallelt med samlingsplanet), ikke primære trækbelastninger (krafter, der trækker materialer fra hinanden).
Forskydningsstyrke er den maksimale kraft, nitten kan modstå vinkelret på sin akse. Dette er den primære designparameter for de fleste skødled.
Trækstyrke er den maksimale trækkraft, nitten kan modstå langs sin akse. Generelt lavere end forskydningsstyrke for de fleste blindnittetyper.
Træthedsydelse: Blindnitter har lavere træthedsmodstand sammenlignet med solide nitter på grund af den hule krop og spændingskoncentrationen ved dornhullet. Til cykliske belastningsapplikationer skal strukturnitter eller højstyrketyper (såsom monel eller stål) tages i betragtning.
Ledningsdesignanbefaling: Brug flere nitter i et forskudt mønster i stedet for en enkelt nitter i en tungt belastet samling. Minimumsafstanden mellem nitter er 3× nittediameter for at undgå materialesvækkelse.
Uens materialer i kontakt medfører galvanisk korrosionsrisiko. Vælg nittemateriale, der er kompatibelt med basismaterialet.
| Grundmateriale | Anbefalet nittemateriale |
| Aluminiumsplade | Aluminium (acceptabel med ståldorn) |
| Stålplade (malet/umalet) | Stål (forzinket) eller rustfrit stål |
| Rustfri stålplade | Rustfrit stål |
| Kobberlegeringer | Messing eller kobber |
| Marine miljøer | Monel eller rustfrit stål 316 |
Regel: Nitter skal være katodisk (mere ædel) i forhold til basismaterialet for at undgå accelereret korrosion af basismaterialet. Hvis du er usikker, isoler med tætningsmiddel eller pakninger.
Forseglede nitter: Med en lukket ende, der forhindrer vand- eller gaslækage gennem midten. Anvendes i vandtætte applikationer, trykbeholdere og vejrudsatte strukturer.
Multi-grip nitter: Designet til at dække et bredere grebsområde, hvilket reducerer lagerkravene. Velegnet til applikationer med varierende materialetykkelser.
Selvgennemborende nitter (SPR): Installeret uden forborede huller. Nitten trænger gennem det øverste lag og blusser ind i det nederste lag. Anvendes til montering af bilkarosseri, især til samlinger af aluminium og blandede materialer.
Breakstem-nitter: Dornhovedet forbliver fanget inde i nittekroppen efter afbinding, hvilket forhindrer dornen i at falde ud. Påkrævet i applikationer, hvor løse dorne kan forårsage forurening (fødevareforarbejdning, elektronik).
Rillede nitter: Har en rillet krop for forbedret pull-up ydeevne i bløde materialer som plastik, træ eller kompositter.
Nitter skal opbevares i tørre, rene forhold med beskyttelse mod fugt og forurenende stoffer. Aluminium- og stålnitter kan oxidere i fugtige omgivelser, hvilket påvirker indstillingsevnen og korrosionsbestandigheden.
Opbevares i original emballage indtil brug
Hold opbevaringsområdets luftfugtighed under 60 %
Undgå eksponering for olier, opløsningsmidler og industristøv
Roter beholdning efter først-ind-først-ud-basis
Nitter opbevaret i længere perioder (over 24 måneder) skal inspiceres for korrosion eller nedbrydning før brug
Visuel inspektion (installationskontrol):
Fabrikshovedet er glat og koncentrisk
Dornbrud er rent og synligt under hovedet
Ingen revner eller forvrængning på begge sider
Træktræk-test: Træk-test prøvenitter med jævne mellemrum ved hjælp af en træktester for at bekræfte, at forskydnings- og trækværdier opfylder specifikationerne. Minimum prøve: 5 nitter pr. batch.
Gribtest: Kontroller, at den resterende dornlængde inde i den indstillede nitte er inden for acceptable grænser (typisk 0,5~1,5 mm under hovedoverfladen).
Destruktiv inspektion: Udvalgte nitter i tværsnit for at inspicere blindhovedets dannelse og bekræfte tilstrækkelig materialedeformation. Dette er især vigtigt under procesvalidering og validering af værktøjsændringer.
| Problem | Øjeblikkelig kontrol | Løsning |
| Nitten drejer i hul | Huldiameter for stor | Udskift med nitte med større diameter; korrekt hulstørrelse |
| Kan ikke indsætte nitte | Huldiameter for lille | Røm hullet til den rigtige størrelse |
| Værktøjet kan ikke trække | Forkert næsestykke eller slidt værktøjskæbe | Udskift næsestykket; serviceværktøj |
| Dornen knækker for tidligt | For kort greb | Brug længere grebsnitter |
| Dornen knækker ikke | Utilstrækkelig trækkraft | Brug mere kraftfuldt værktøj; kontrollere lufttrykket |
| Blindhoved ikke dannet | Nitten for lang eller værktøjsfejl | Bekræft grebet rækkevidde; kontrollere værktøjets funktion |
| Materialer adskilles efter hærdning | Utilstrækkelig spændekraft | Forkort grebsområdet; øge hulpasningsnøjagtigheden |
Denne vejledning giver grundlæggende reference til valg og installation af blindnitter. For kritiske applikationer skal du konsultere producentens tekniske specifikationer og udføre kvalifikationstest på repræsentative samlinger før produktion.
